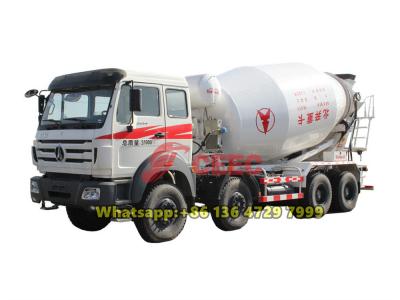

Camion malaxeur de transit Beiben 3138 /8×4/3450+1450/Cabine courte/LHD
|
Dimension尺寸
|
11080*2500*3980mm
|
Angle d'approche/Angle de départ
|
26/20°
|
Surplomb (avant/arrière)
|
1410/2640mm
|
Empattement
|
1500+3550+1450
|
vitesse maximale
|
80km/h
|
Poids à vide
|
13650 kg
|
Capacité de chargement
|
11220 kg
|
Capacité à gravir des pentes
|
Max.40%
|
Moteur
|
Modèle
|
WP10.380E32 , refroidi par eau , quatre temps , 6 cylindres en ligne , turbocompressé, injection directe
|
Déplacement
|
9,726 L/diesel
|
Accident vasculaire cérébral
|
126/130mm
|
Max. pouvoir
|
250/2200 (kw/tr/min)
|
Couple maximum
|
1350/1200-1600(Nm/tr/min)
|
Norme d'émission
|
Euro Ⅲ
|
Capacité du camion-citerne
|
300L
|
Embrayage
|
∮ 430, disque de friction sec unique,Surpression hydraulique
|
Boîte de vitesses
|
ZF160 , mécanisme, 9 vitesses avant, 1 marche arrière, commande manuelle, avec synchroniseur
|
Rapport de démultiplication de la boîte de vitesses
|
12,60/8,39/6,31/4,64/3,43/2,45/1,84/1,35/1,00 R : 11,02
|
Système de suspension
|
Devant
|
Ressort à lames non autoportant, amortisseur télescopique avec suspension à barre stabilisatrice, 10 pièces
|
Arrière
|
Ressort de stabilisation non autonome, système de suspension d'équilibre, 13 pièces
|
Système de freinage
|
Frein de service
|
L'écart de freinage peut être ajusté automatiquement, système de freinage pneumatique à double circulation
|
Assistant de freinage
|
Frein sur échappement moteur
|
Frein à main
|
Ressorts potentiels appuyant sur les roues centrales et arrière
|
Système de direction
|
TAS85, circulation entière en boule, surpresseur hydraulique
|
Cadre
|
Forme de ventre de poisson, largeur variable, sections variables
|
Essieu avant (technologie Mercedes)
|
Frein pneumatique à double patin, essieu directeur non moteur
|
Essieu central et arrière (technologie Mercedes)
|
Frein pneumatique à double patin, carter en fonte ductile, avec réducteur de moyeu, essieu moteur à double réduction
|
Pneu
|
12.00R20 Radiale
|
Système électrique
|
Batterie
|
2X12V/135Ah
|
Générateur
|
28V-35A
|
Entrée
|
5,4 kW/24 V
|
Cabine
|
NG80B Cabine longue avec couchette simple ;
Structure entièrement en acier, recouverte de tôle d'acier double couche ;
Peut être basculé vers l'avant ;
Dossier haut avec accoudoir pour le conducteur, siège à dossier haut pour le copilote ; Avec climatisation intérieure
|
Principaux paramètres techniques de la bétonnière
|
Paramètre de performance du tambour
|
Volume géométrique m3
|
15,5m3
|
Volume effectif m3
|
10m3
|
Taux de remplissage %
|
64,5%
|
Dégradé du Tambour °
|
15°
|
Vitesse de remplissage m3/min
|
≥3
|
Vitesse de décharge m3/min
|
≥2
|
% de ration excédentaire
|
<1%
|
Plage d'affaissement mm
|
20~300
|
Système hydraulique
|
Pompe
|
Eaton 54 (ACA542337R)
|
Moteur
|
Eaton 54 (HHD542337R)
|
Boîte de vitesses
|
PMB6sp
|
Système d'approvisionnement en eau
|
Volume du réservoir d'eau
|
400L
|
Type d'approvisionnement en eau
|
Type de pression atmosphérique
|
